Subsistema de
Subsistema de
Subsistema de
Subsistema de

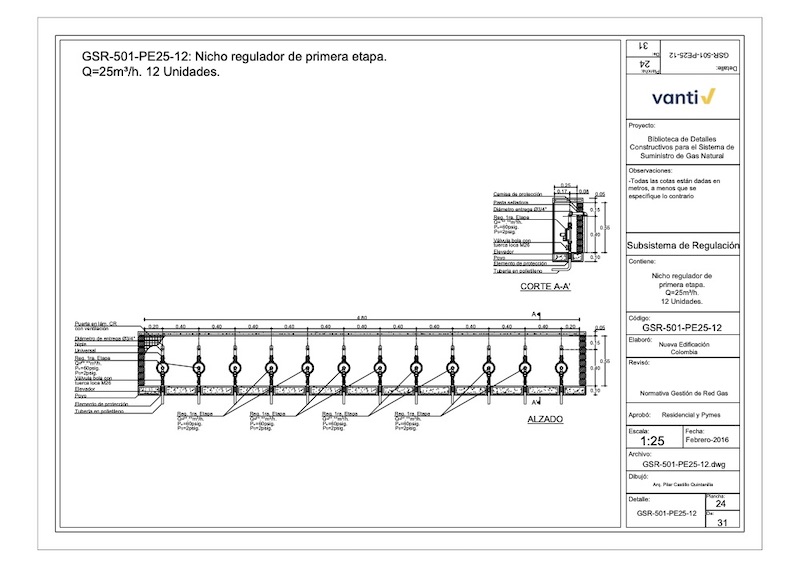

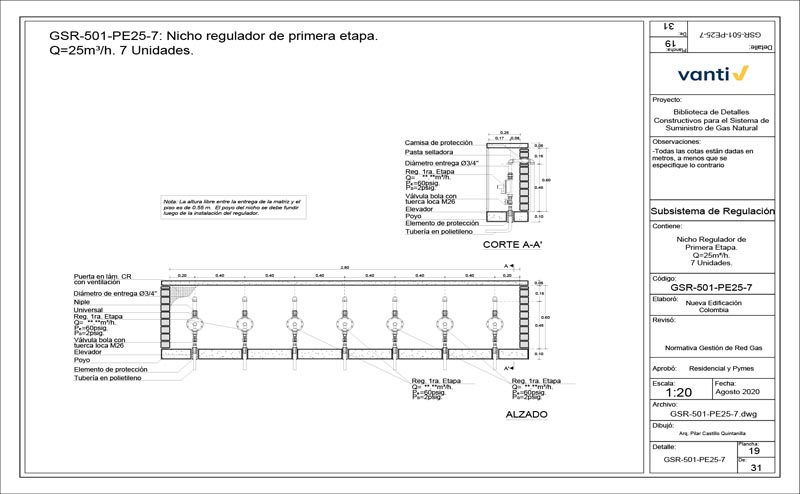

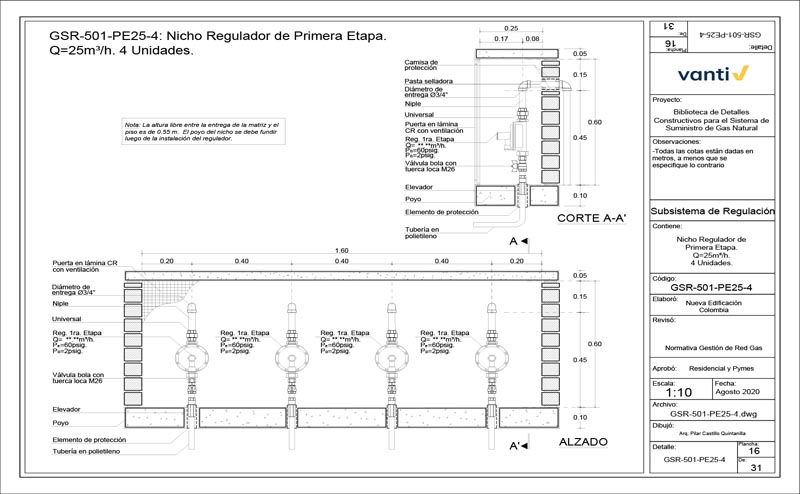

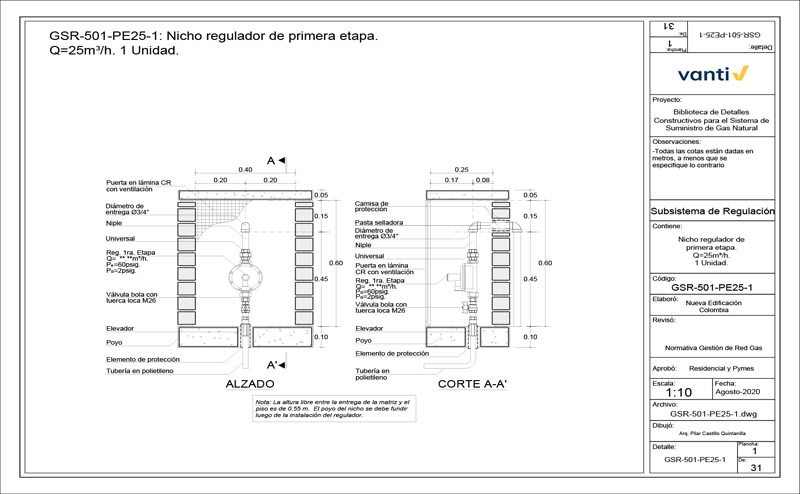

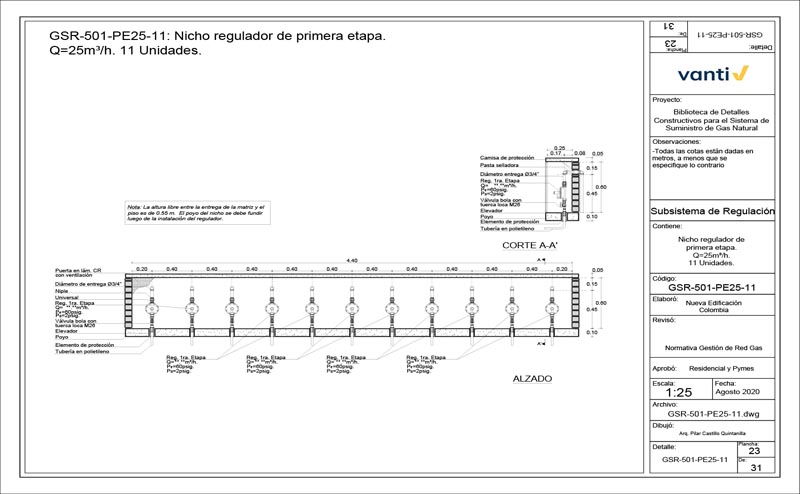

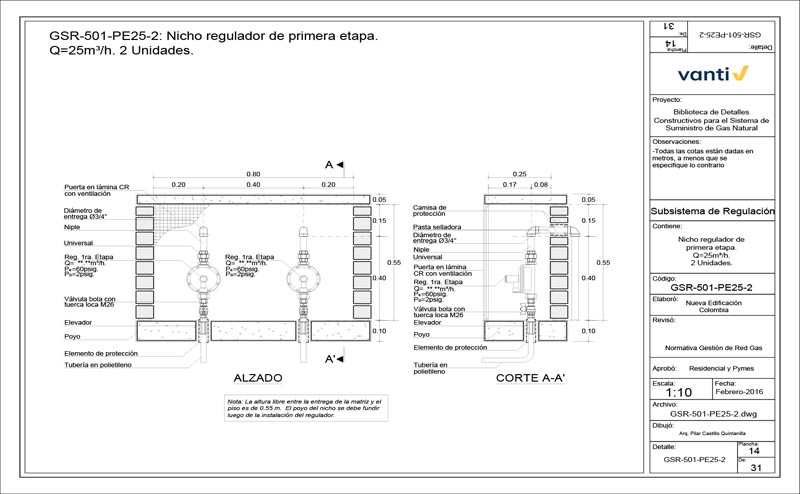

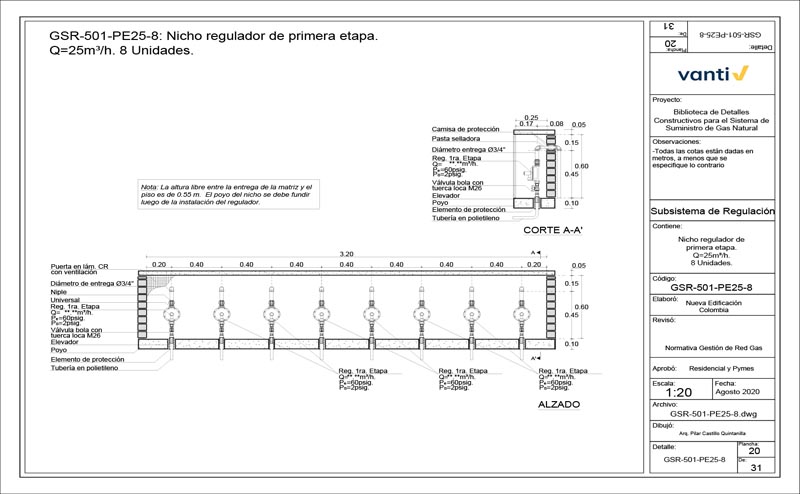

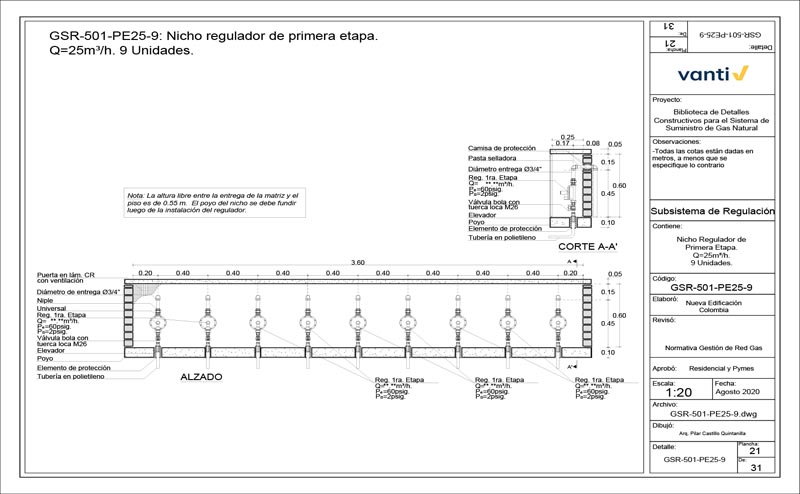

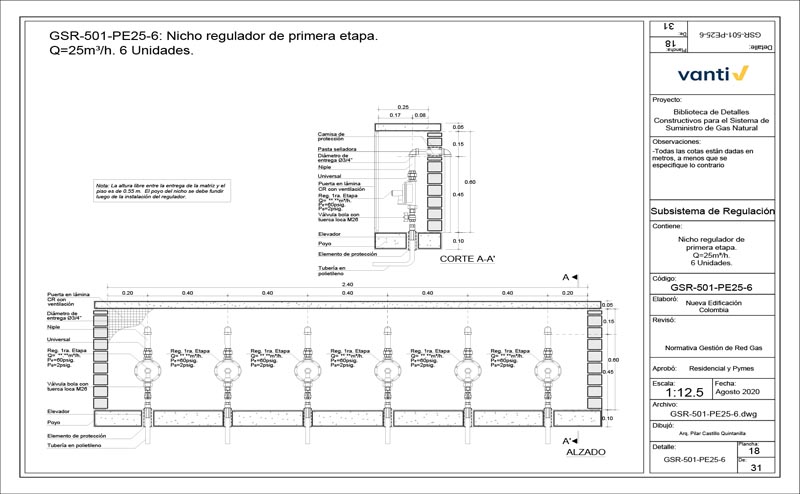

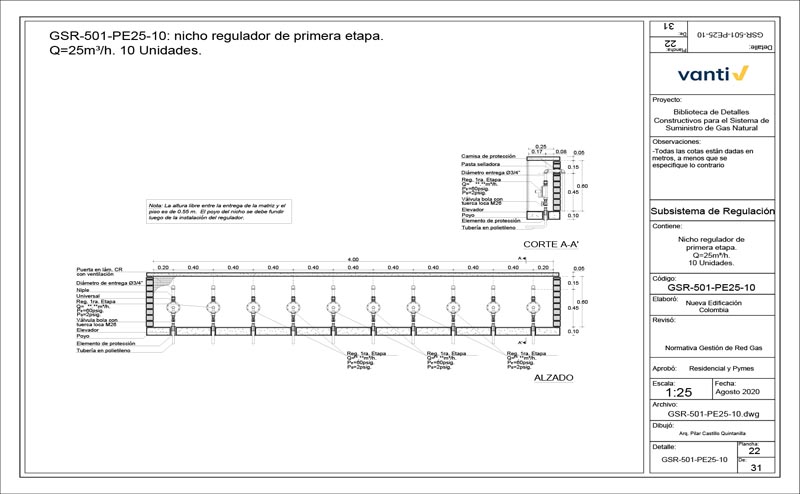

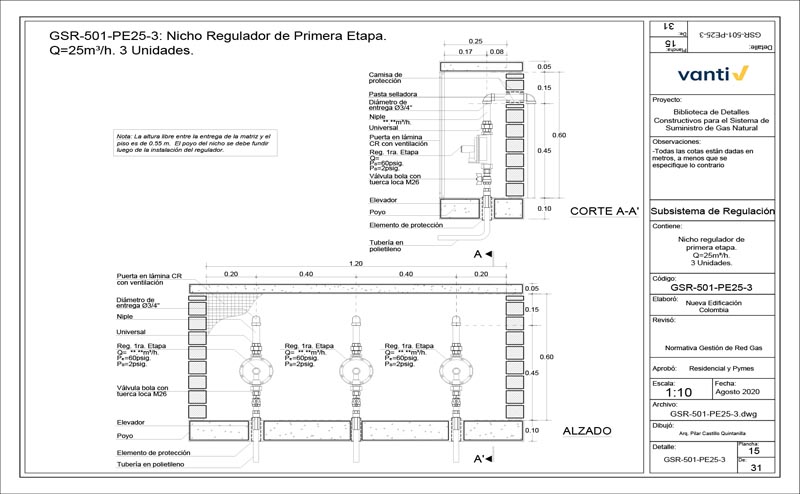

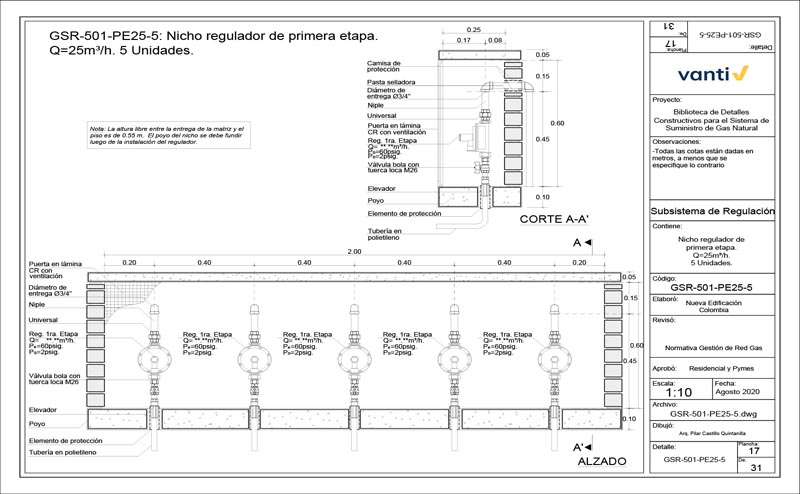

Subsistema dePrimera etapa
Q = 25 m³/h
Ps = 2 psig
Biblioteca de detalles constructivos
Nueva Edificación
