Artefactos
Tipo A

Artefactos
Tipo B1
Tiro natural

Artefactos
Tipo B2
Tiro forzado

Artefactos
Tipo C
Cámara estanca

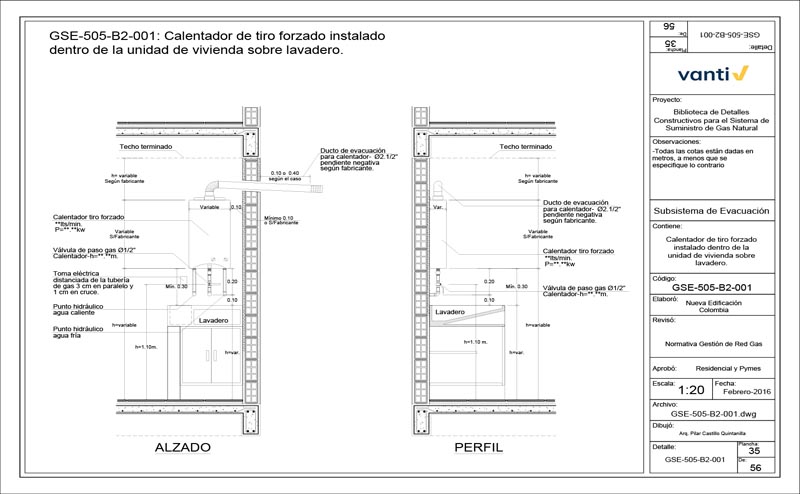

GSE-505-B2-001: Calentador de tiro forzado instalado dentro de la unidad de vivienda sobre lavadero.

Descargar PDF
Descargar DWG

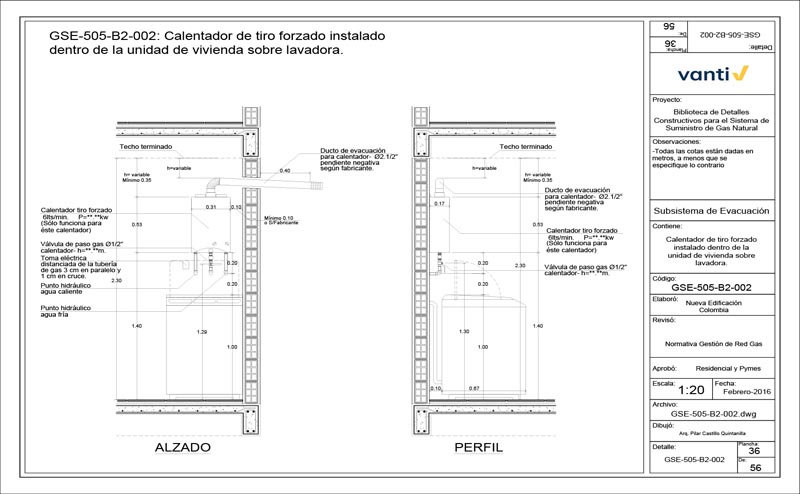

GSE-505-B2-002: Calentador de tiro forzado instalado dentro de la unidad de vivienda sobre lavadora.

Descargar PDF
Descargar DWG

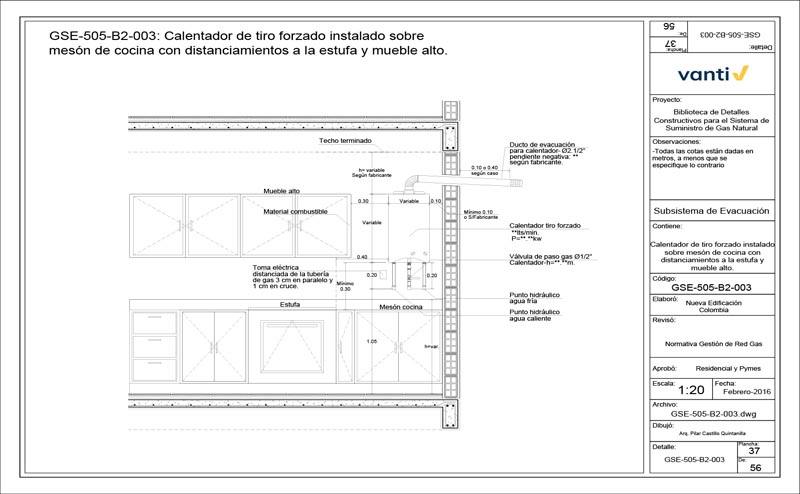

GSE-505-B2-003: Calentador de tiro forzado instalado sobre mesón de cocina con distanciamientos a la estufa y mueble alto.

Descargar PDF
Descargar DWG

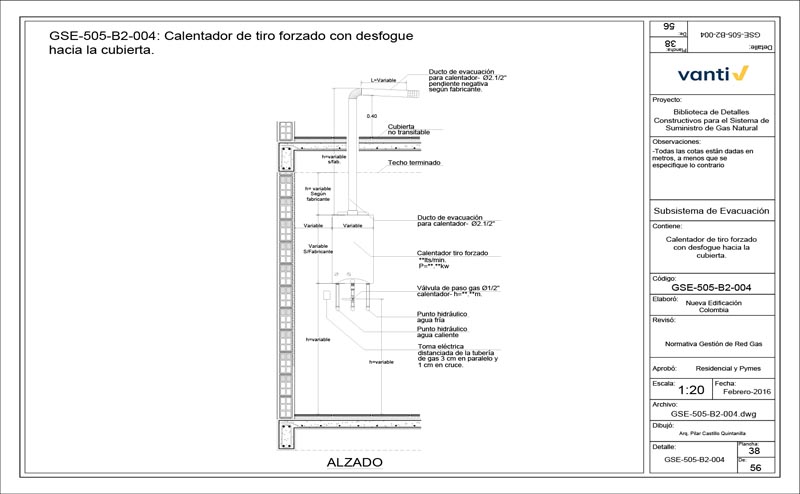

GSE-505-B2-004: Calentador de tiro forzado con desfogue hacia la cubierta.

Descargar PDF
Descargar DWG

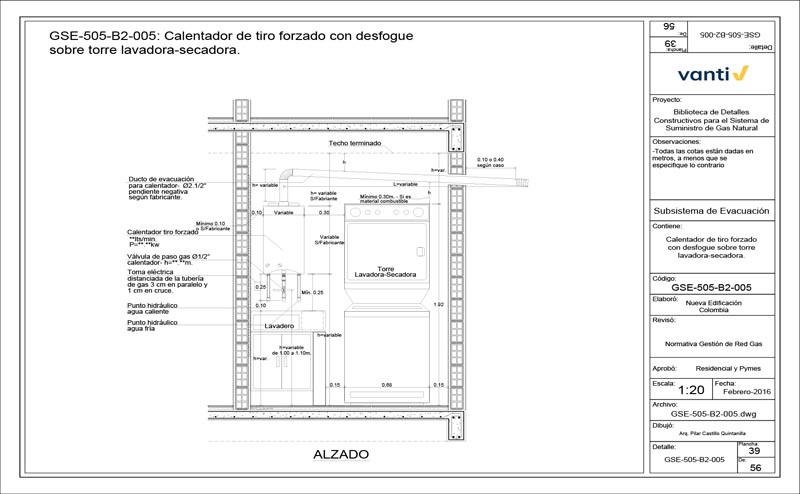

GSE-505-B2-005: Calentador de tiro forzado con desfogue sobre torre lavadora-secadora.

Descargar PDF
Descargar DWG

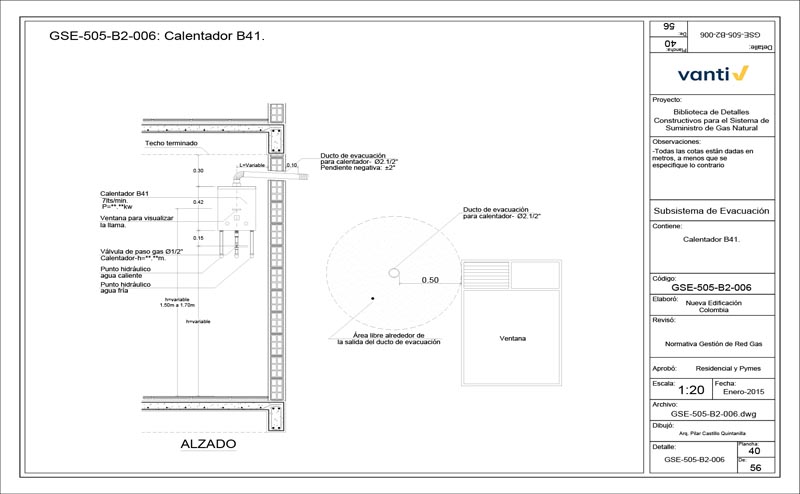

GSE-505-B2-006: Calentador B41.

Descargar PDF
Descargar DWG

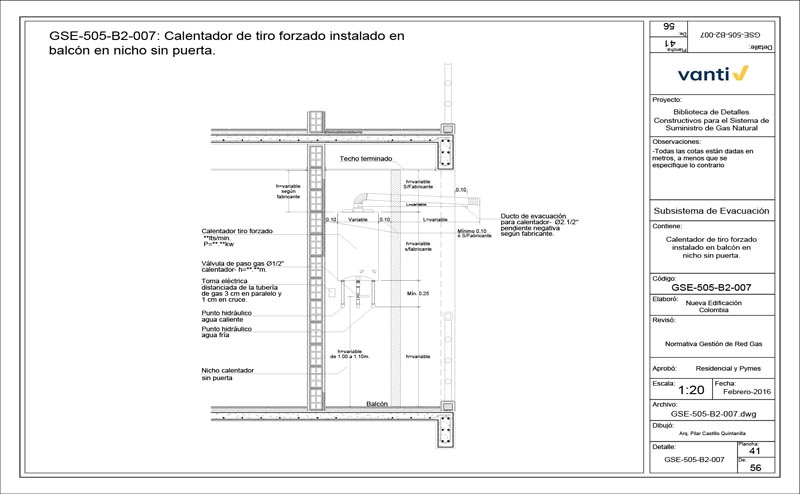

GSE-505-B2-007: Calentador de tiro forzado instalado en balcón en nicho sin puerta.

Descargar PDF
Descargar DWG

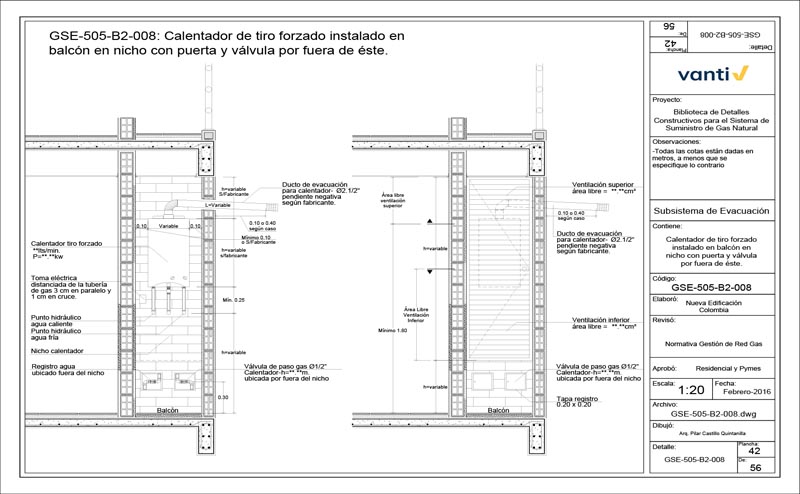

GSE-505-B2-008: Calentador de tiro forzado instalado en balcón en nicho con puerta y válvula por fuera de éste.

Descargar PDF
Descargar DWG

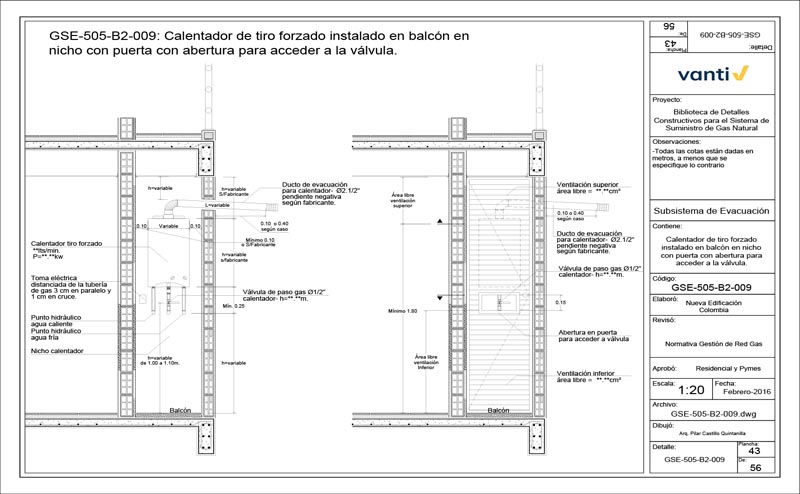

GSE-505-B2-009: Calentador de tiro forzado instalado en balcón en nicho con puerta con abertura para acceder a la válvula.

Descargar PDF
Descargar DWG

GSE-505-B2-010: Calentador de tiro forzado instalado en balcón en nicho con puerta que solo cubre el equipo y deja la válvula libre.

Descargar PDF
Descargar DWG

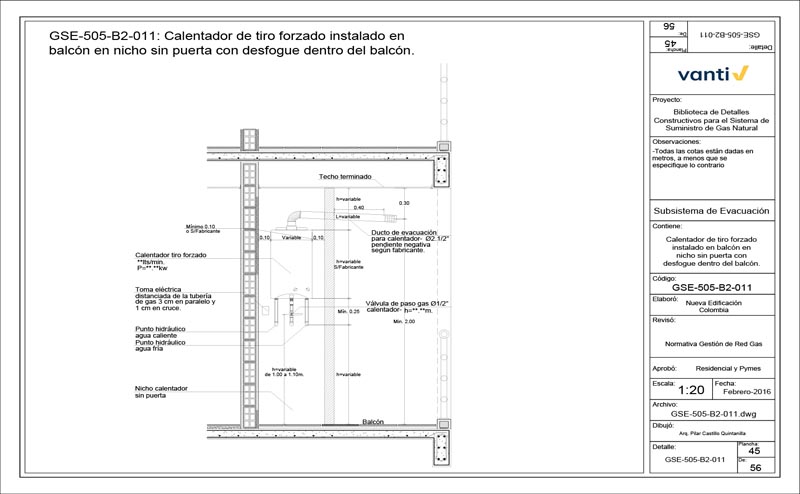

GSE-505-B2-011: Calentador de tiro forzado instalado en balcón en nicho sin puerta con desfogue dentro del balcón.

Descargar PDF
Descargar DWG

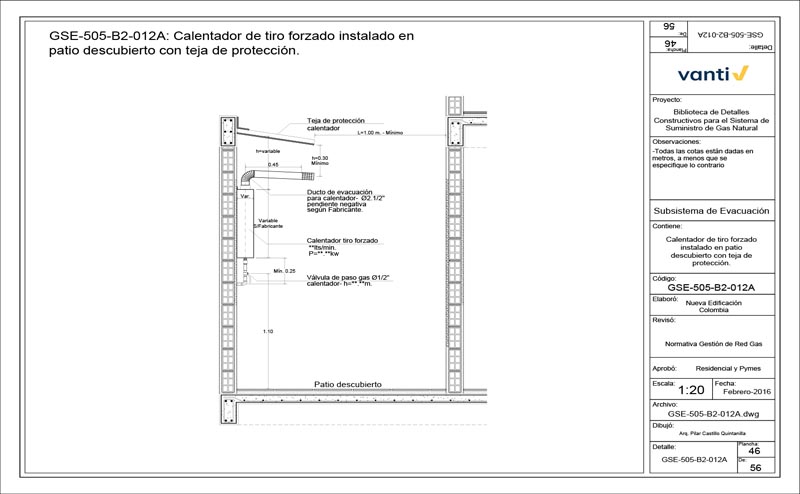

GSE-505-B2-012A: Calentador de tiro forzado instalado en patio descubierto con teja de protección.

Descargar PDF
Descargar DWG

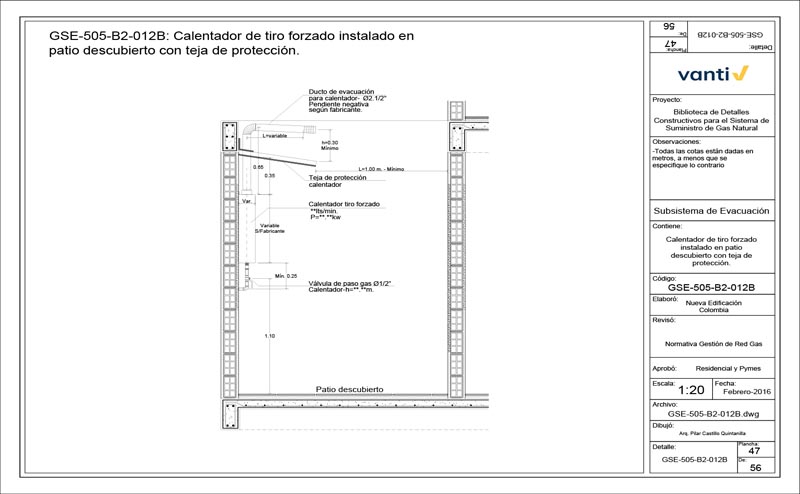

GSE-505-B2-012B: Calentador de tiro forzado instalado en patio descubierto con teja de protección.

Descargar PDF
Descargar DWG

GSE-505-B2-013A: Calentador de tiro forzado instalado en balcón (separación de ductos horizontal).

Descargar PDF
Descargar DWG

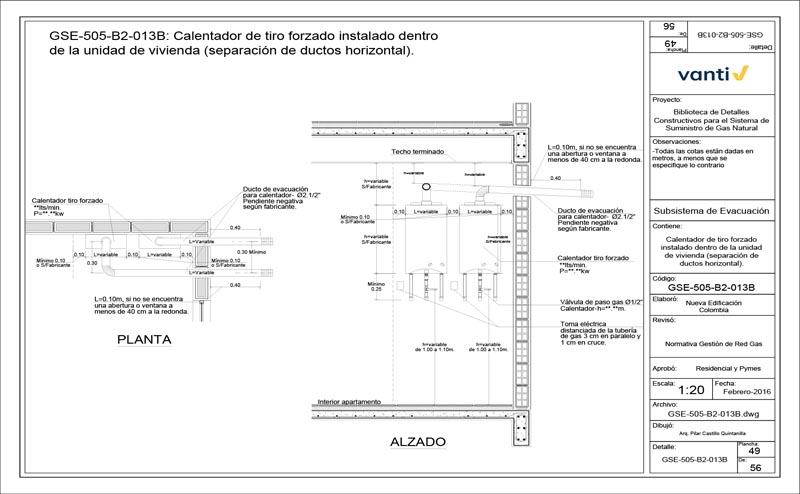

GSE-505-B2-013B: Calentador de tiro forzado instalado dentro de la unidad de vivienda (separación de ductos horizontal).

Descargar PDF
Descargar DWG

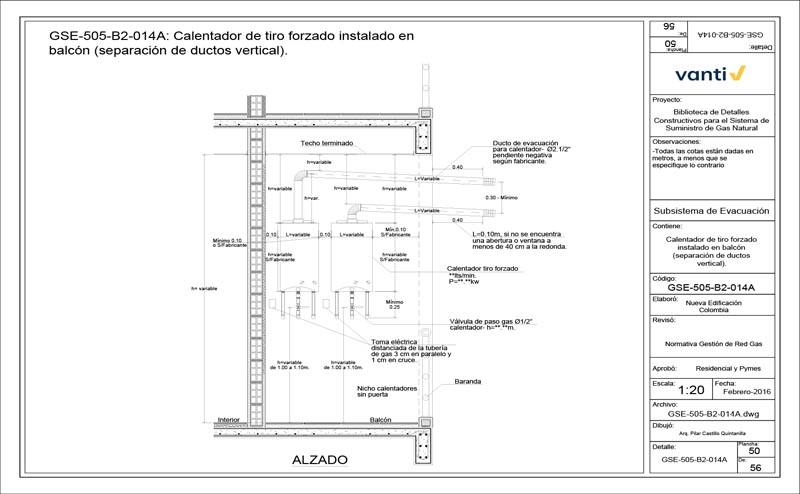

GSE-505-B2-014A: Calentador de tiro forzado instalado en balcón (separación de ductos vertical).

Descargar PDF
Descargar DWG

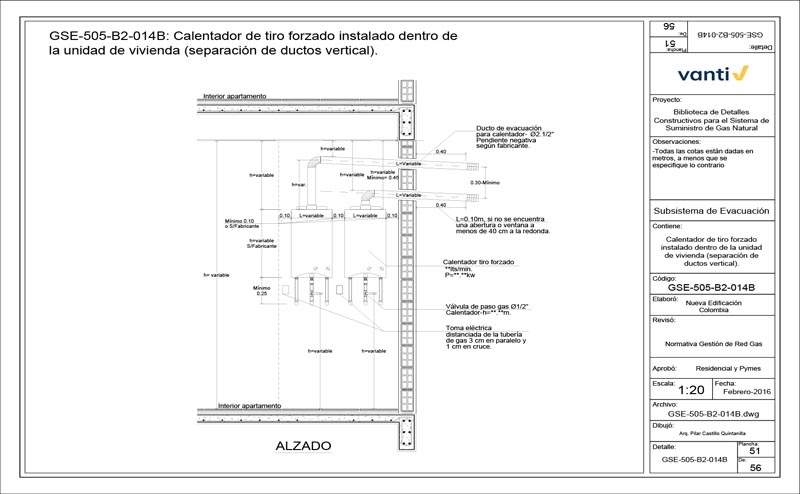

GSE-505-B2-014B: Calentador de tiro forzado instalado dentro de la unidad de vivienda (separación de ductos vertical).

Descargar PDF
Descargar DWG

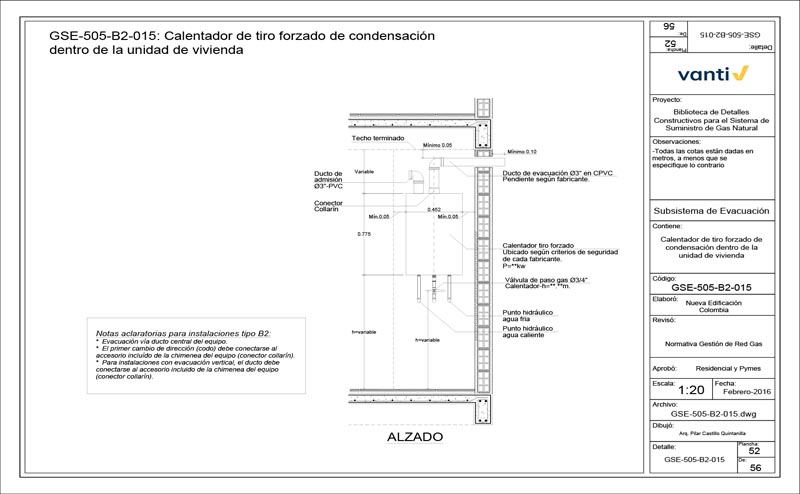

GSE-505-B2-015: Calentador de tiro forzado de condensación dentro de la unidad de vivienda

Descargar PDF
Descargar DWG

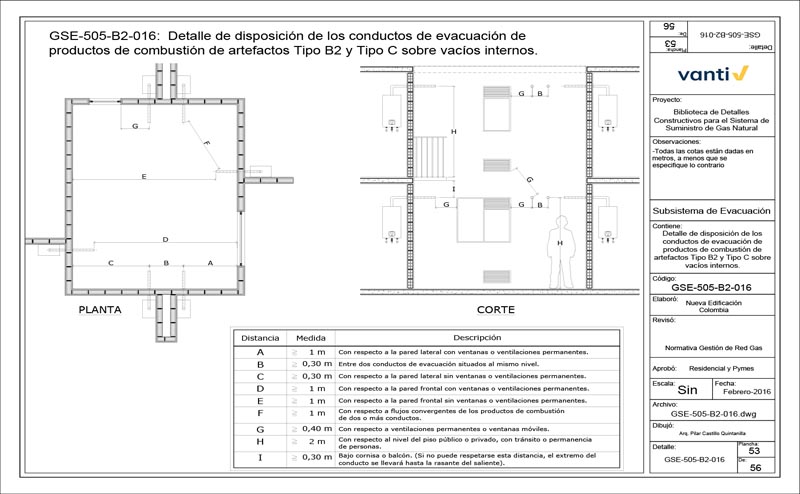

GSE-505-B2-016: Detalle de disposición de los conductos de evacuación de productos de combustión de artefactos Tipo B2 y Tipo C sobre vacíos internos.

Descargar PDF
Descargar DWG
Descarga el libro digital de detalles constructivos
