Artefactos
Tipo A

Artefactos
Tipo B1
Tiro natural

Artefactos
Tipo B2
Tiro forzado

Artefactos
Tipo C
Cámara estanca

GSE-505-B1-001: Calentador de tiro natural evacuando a chimenea colectiva instalado dentro de la unidad de vivienda sobre lavadero.

Descargar PDF
Descargar DWG

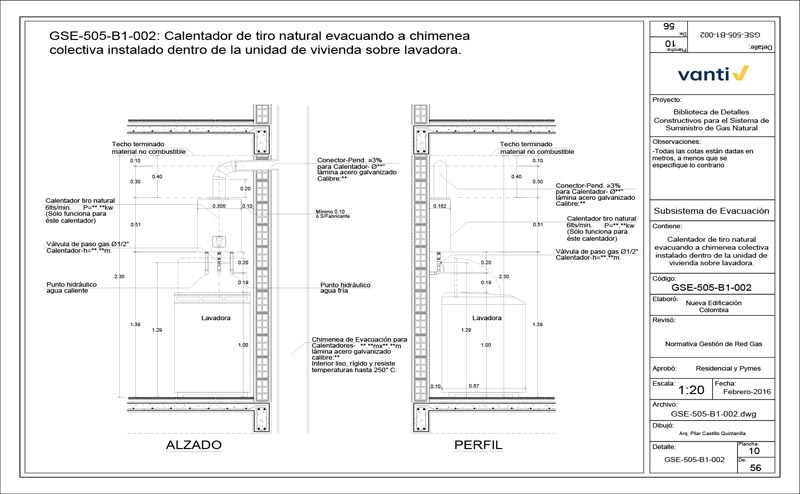

GSE-505-B1-002: Calentador de tiro natural evacuando a chimenea colectiva instalado dentro de la unidad de vivienda sobre lavadora.

Descargar PDF
Descargar DWG

GSE-505-B1-003: Calentador de tiro natural evacuando a chimenea colectiva instalado sobre mesón de cocina con distanciamientos a la estufa y mueble alto.

Descargar PDF
Descargar DWG

GSE-505-B1-004A: Calentador de tiro natural con desfogue de evacuación hacia la cubierta. Opción 1

Descargar PDF
Descargar DWG

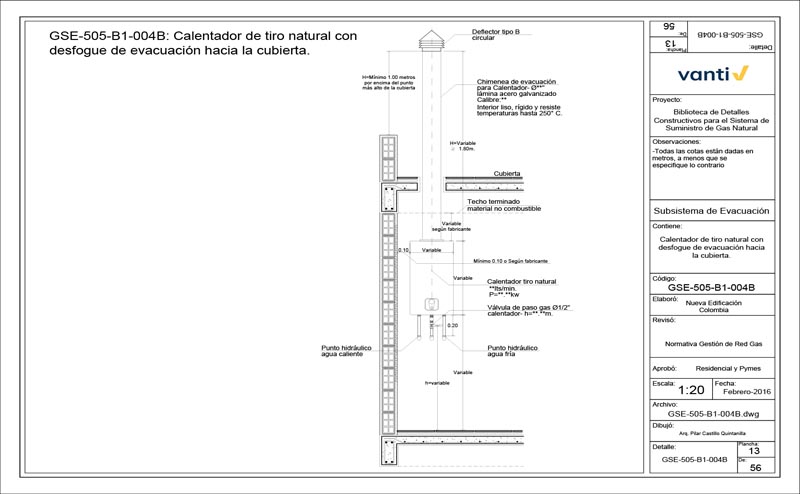

GSE-505-B1-004B: Calentador de tiro natural con desfogue de evacuación hacia la cubierta.

Descargar PDF
Descargar DWG

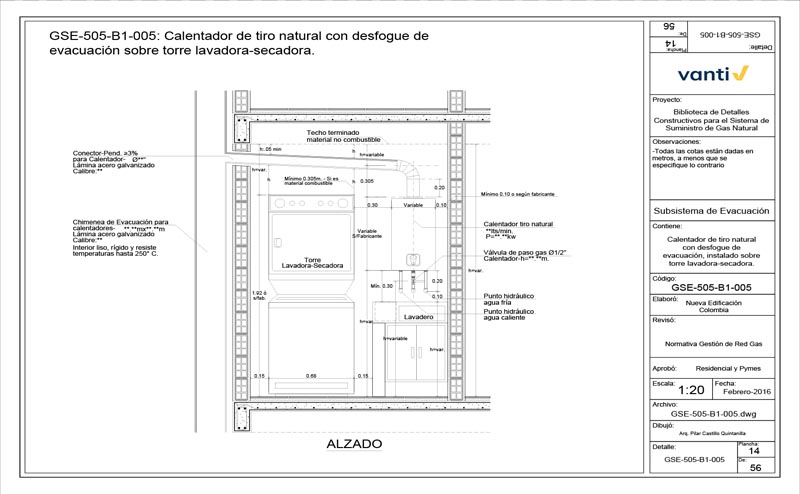

GSE-505-B1-005: Calentador de tiro natural con desfogue de evacuación sobre torre lavadora-secadora.

Descargar PDF
Descargar DWG

GSE-505-B1-006: Calentador B41.

Descargar PDF
Descargar DWG

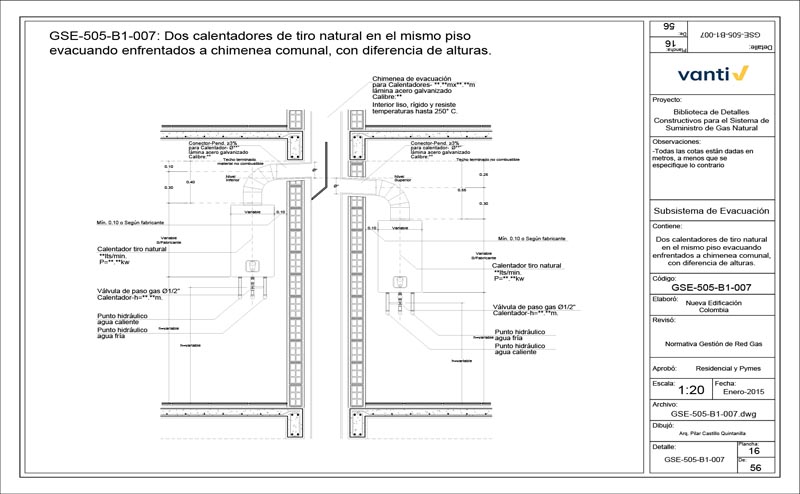

GSE-505-B1-007: Dos calentadores de tiro natural en el mismo piso evacuando enfrentados a chimenea comunal, con diferencia de alturas.

Descargar PDF
Descargar DWG

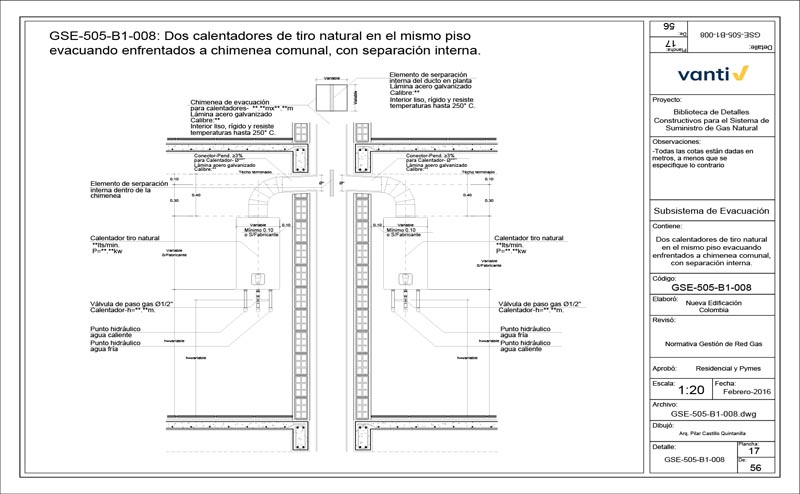

GSE-505-B1-008: Dos calentadores de tiro natural en el mismo piso evacuando enfrentados a chimenea comunal, con separación interna.

Descargar PDF
Descargar DWG

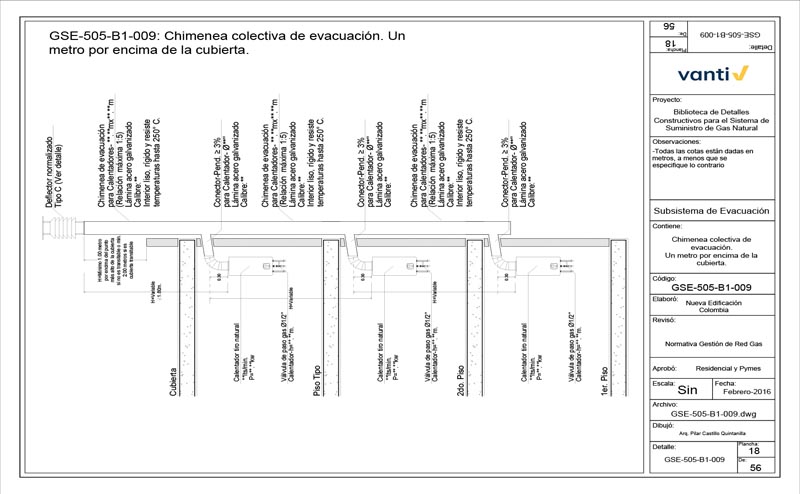

GSE-505-B1-009: Chimenea colectiva de evacuación. Un metro por encima de la cubierta.

Descargar PDF
Descargar DWG

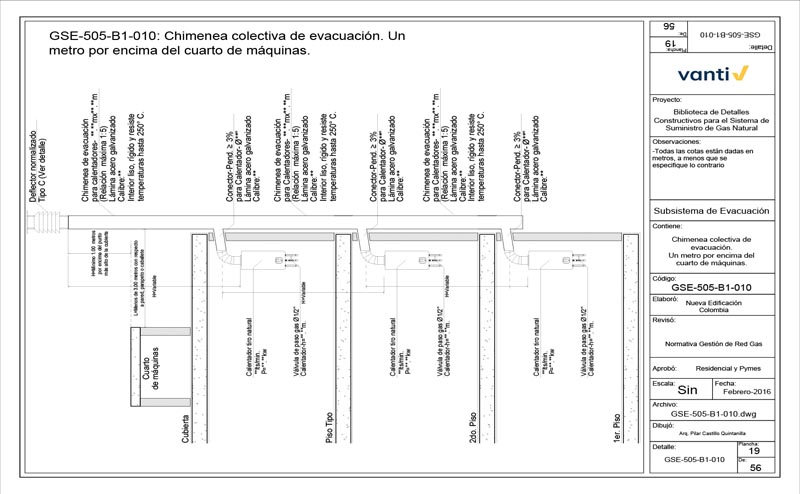

GSE-505-B1-010: Chimenea colectiva de evacuación. Un metro por encima del cuarto de máquinas.

Descargar PDF
Descargar DWG

GSE-505-B1-011: Chimenea colectiva de evacuación para calentador B41. (Instalado como tiro natural)

Descargar PDF
Descargar DWG

GSE-505-B1-012A: Chimenea de evacuación para la caldera. (Acoplado a un solo artefacto).

Descargar PDF
Descargar DWG

GSE-505-B1-012B: Chimenea de evacuación para la caldera, con desvío lateral. (Acoplado a un solo artefacto).

Descargar PDF
Descargar DWG

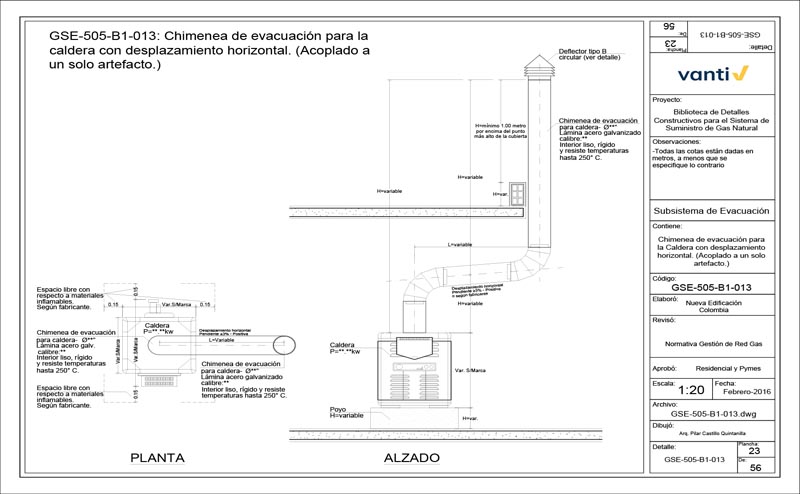

GSE-505-B1-013: Chimenea de evacuación para la caldera con desplazamiento horizontal. (Acoplado a un solo artefacto.)

Descargar PDF
Descargar DWG

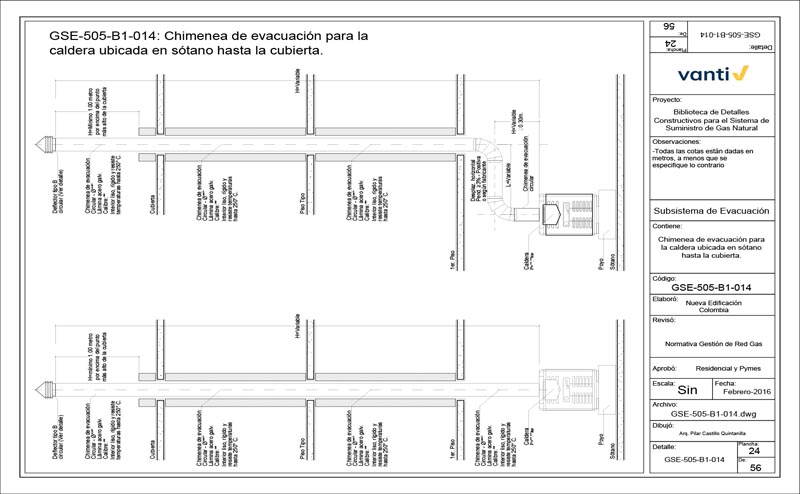

GSE-505-B1-014: Chimenea de evacuación para la caldera ubicada en sótano hasta la cubierta.

Descargar PDF
Descargar DWG

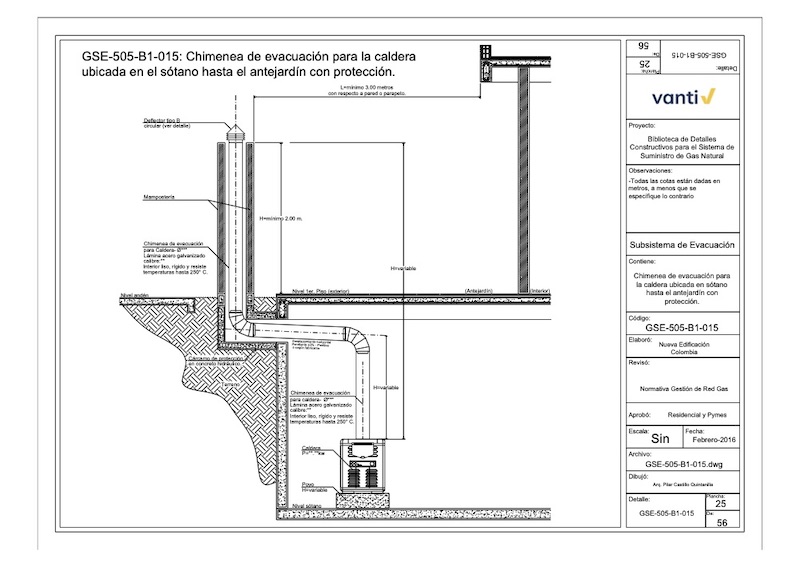

GSE-505-B1-015: Chimenea de evacuación para la caldera ubicada en el sótano hasta el antejardín con protección.

Descargar PDF
Descargar DWG

GSE-505-B1-016: Conector múltiple para dos calentadores de tiro natural en "L".

Descargar PDF
Descargar DWG

GSE-505-B1-017: Conector múltiple para dos calentadores de tiro natural en "Y".

Descargar PDF
Descargar DWG

GSE-505-B1-018: Conector múltiple para cuatro calentadores de tiro natural.

Descargar PDF
Descargar DWG

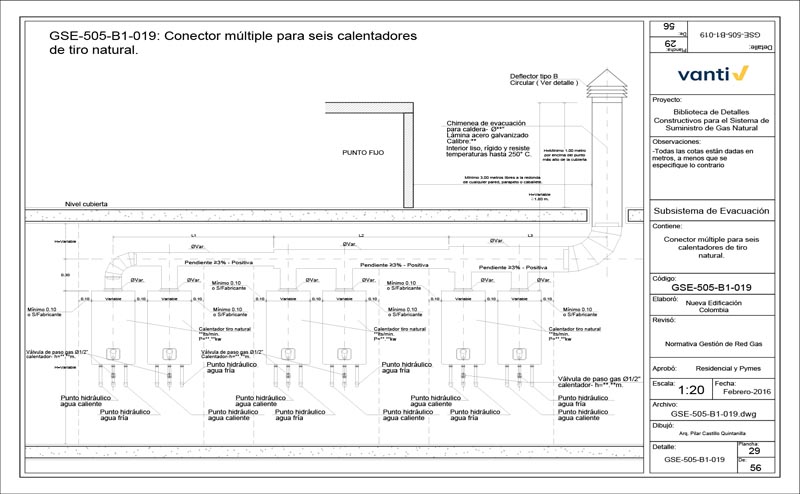

GSE-505-B1-019: Conector múltiple para seis calentadores de tiro natural.

Descargar PDF
Descargar DWG

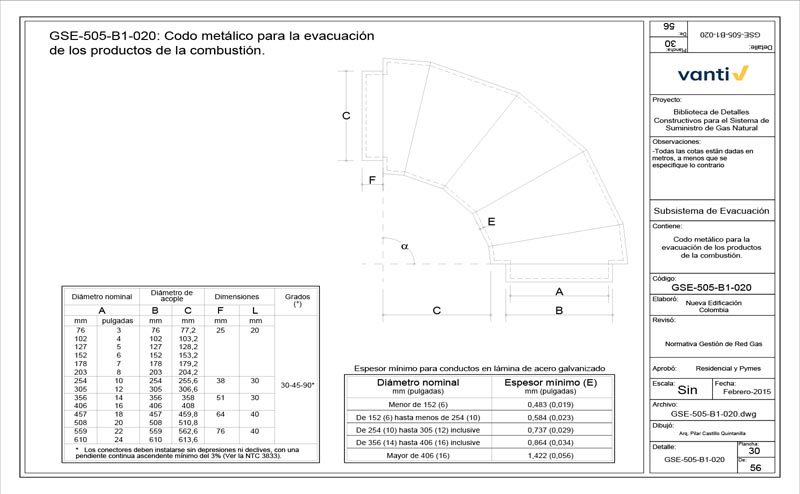

GSE-505-B1-020: Codo metálico para la evacuación de los productos de la combustión.

Descargar PDF
Descargar DWG

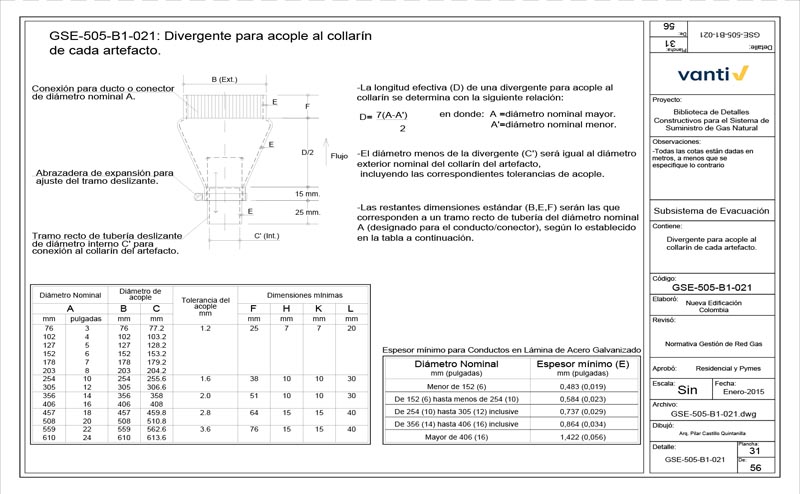

GSE-505-B1-021: Divergente para acople al collarín de cada artefacto.

Descargar PDF
Descargar DWG

GSE-505-B1-022: Deflector (Sombrerete) metálico tipo B (circular).

Descargar PDF
Descargar DWG

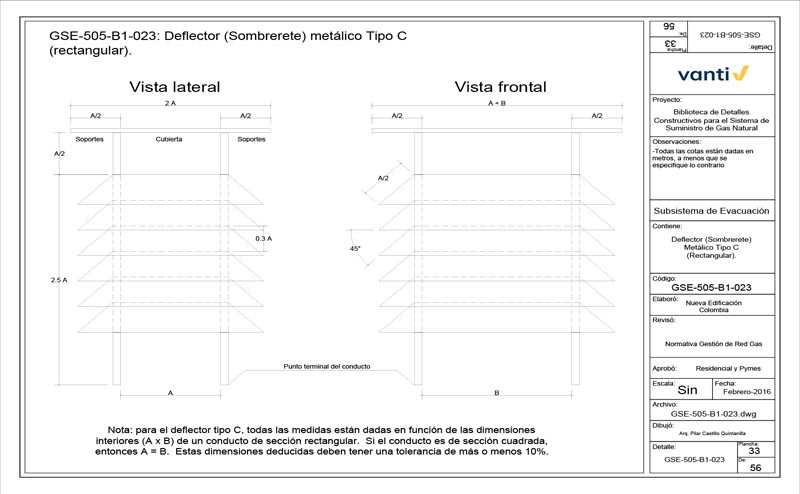

GSE-505-B1-023: Deflector (Sombrerete) metálico Tipo C (rectangular).

Descargar PDF
Descargar DWG

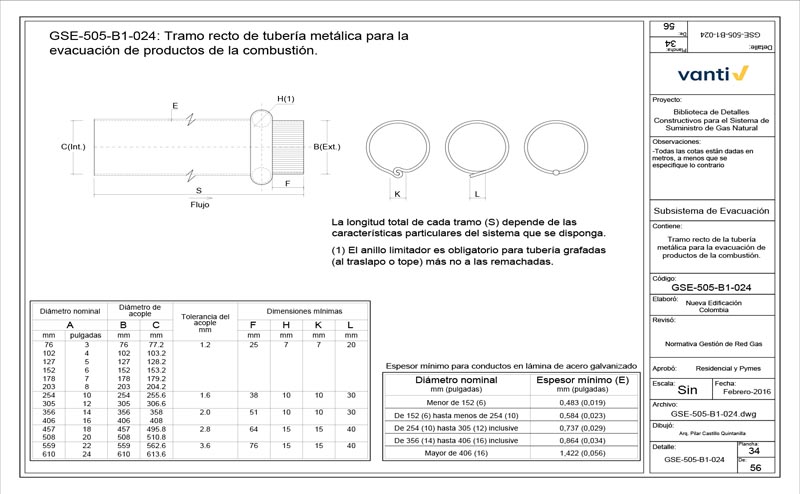

GSE-505-B1-024: Tramo recto de tubería metálica para la evacuación de productos de la combustión.

Descargar PDF
Descargar DWG
Descarga el libro digital de detalles constructivos

© Vanti

Calle 71A No. 5-38 Bogotá.
Línea de Atención al Cliente: 307 8121
NIT: 800.007.813-5

  • Politica de privacidad
  • Aviso legal
  • Contacto
Todos los derechos reservados Vanti - Calle 71A No. 5-38 Bogotá - Línea de Atención al Cliente: 307 8121 - NIT: 800.007.813-5 - Desarrolló ADN Digital
Buy now
Moviles
  • Subsistema de medición
  • Subsistema de medición
